УСТРОЙСТВО ПОДГОТОВКИ ПРОБЫ "КВАРЦ-УПП"
Основные достоинства "КВАРЦ - УПП":

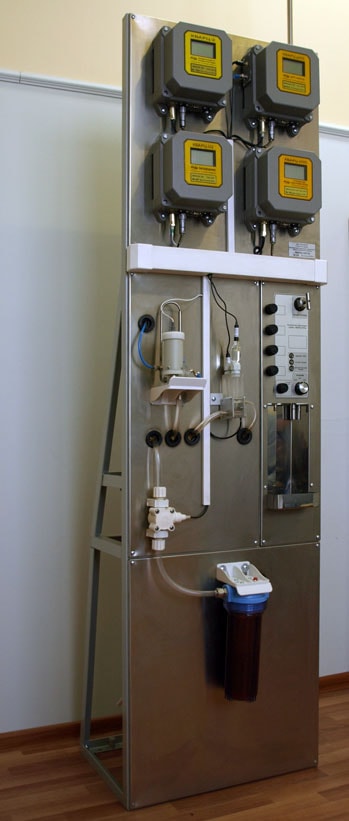

- конструкция УПП предусматривает размещение электронных блоков и датчиков приборов АХК непосредственно на передних панелях УПП,
благодаря чему достигается очень компактная и удобная в эксплуатации и обслуживании компоновка как комплекта УПП-приборы АХК на каждой точке
контроля, так и всего помещения авто-химконтроля;
- конструкция УПП предусматривает возможность размещения трубопроводов подвода/отвода
охлаждающей воды и дренажа проб в габарите УПП. Также возможна установка УПП после окончания монтажа этих трубопроводов;
- передние панели УПП выполнены из нержавеющей стали. По заказу вся конструкция УПП полностью выполняется из нержавеющей стали;
- наличие электронного измерителя расхода пробы с цифровой индикацией и аварийной сигнализацией при выходе значения расхода пробы за задаваемые границы;
- наличие специальной ниши ручного отбора с размерами, позволяющими установить в нее хим. посуду, необходимую для проведения любых ручных анализов,
что позволяет отказаться от "корыт" ручного отбора;

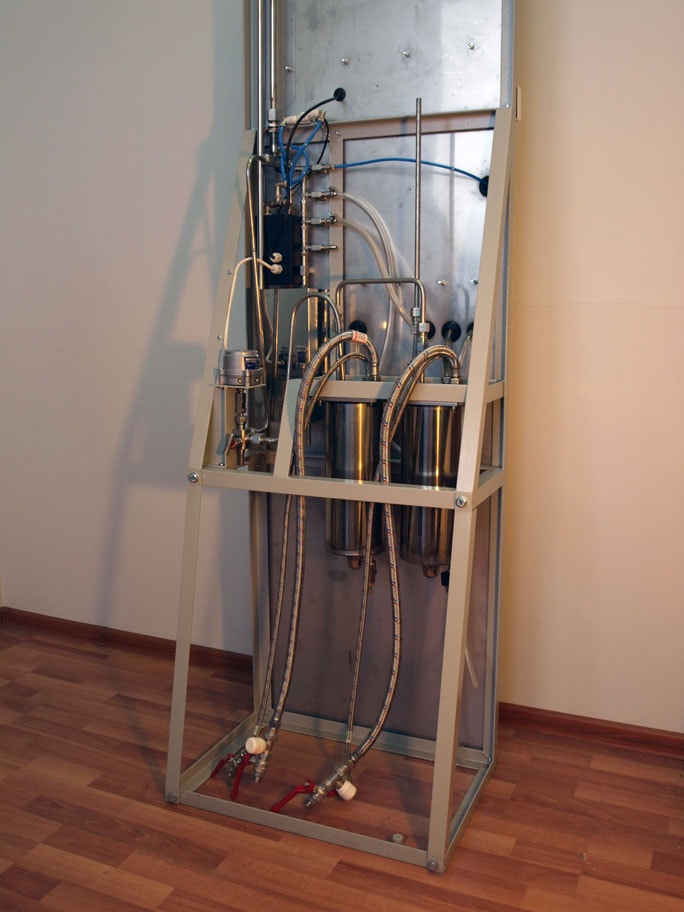

- наличие модификации УПП с двумя встроенными теплообменниками, что резко уменьшает количество внешних дополнительных теплообменников
(максимум по одному только на "паровых точках");
- удобная для обслуживания разборная конструкция теплообменников, позволяющая произвести
операцию очистки теплообменника менее чем за 30 мин. без отсоединения от него трубопроводов подвода и отвода охлаждающей воды и пробы;
- возможность поставки специальных "паровых" теплообменников, конструкция которых исключает закипание охлаждающей воды на "паровых" точках;
- наличие самоочищающегося (без разборки) регулируемого фильтра-дросселя, обеспечивающего возможность плавного регулирования общего расхода пробы;
- наличие специального управляемого блока вентилей на давление 400 кг/см2, обеспечивающего надежное автоматическое перекрытие пробы при повышении ее
температуры выше установленной границы и продувку пробоотборной линии;
- возможность дистанционного управления вентилем перекрытия пробы по
команде от компьютера (контроллера) верхнего уровня СХТМ;
- наличие многопроцессорного устройства электронного управления, обеспечивающего
измерение и цифровую индикацию температуры, расхода и давления пробы, управление сервоприводом блока вентилей, выдачу информации об измеренных параметрах пробы и
аварийных сигналов. Информация может выдаваться как в аналоговом виде ( 0-5 мА, 0-20 мА, 4-20 мА ), так и в цифровом виде ( RS232; RS485 ).

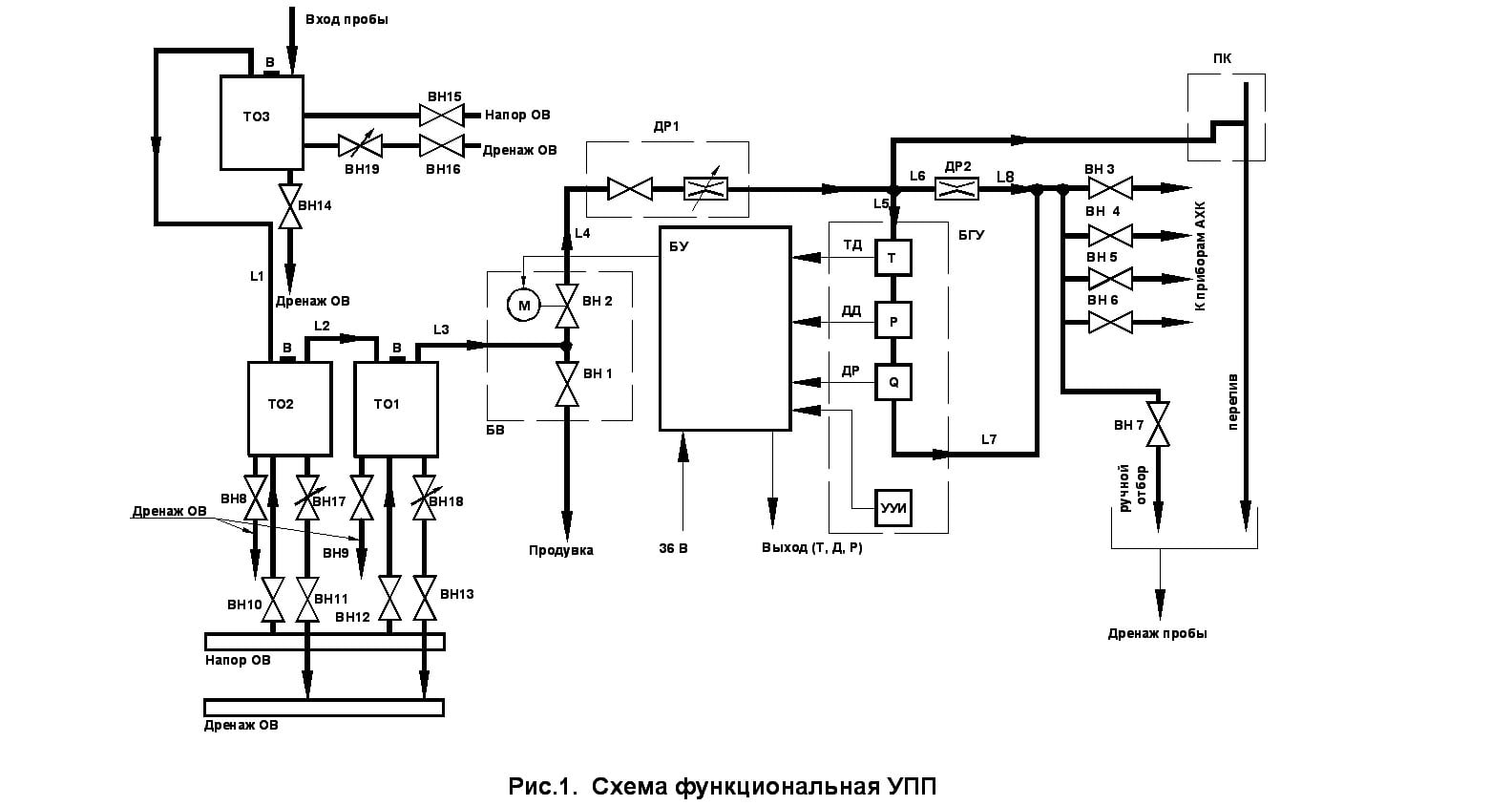

Функциональная схема УПП
Обозначения на схеме:
ТО - теплообменник;
ВН - вентиль;
В – воздушник;
БВ - блок вентилей высокого давления (на 400 кг/см?);
М - сервопривод;
ДР1 - регулируемый самоочищающийся фильтр - дроссель;
БГУ - блок гидродатчиков и управления;
ТД - датчик температуры;
ДД - датчик давления;
ДР - датчик расхода;
УУИ - устройство ручного управления и индикации режима работы;
ВН8, ВН9, ВН14 – вентили для слива охлаждающей воды перед разборкой ТО;
ВН3-ВН7 - вентили выходного раздаточного устройства;
ВН20 – вентиль продувки «до теплообменников» (опционно).
Технические характеристики "КВАРЦ-УПП"
- диапазон установки общего расхода пробы на выходе УПП при давлении теплоносителя на входе от 0,5 до 350 кг/см2 - от 10 до 70 л/час.
- максимальная температура пробы на выходе УПП - не более 45oС (при выборе модификации УПП согласно таблице 1, расходе охлаждающей воды
через каждый теплообменник не менее 1000 л/час и температуре охлаждающей воды не более 40oС).
Максимальная температура теплоносителя | Физическое состояние теплоносителя | Модификация УПП | Количество встроенных теплооб- менников | Количество дополни- тельных теплооб- менников | Наличие системы защиты от повышенной температуры пробы |
- | - | «КВАРЦ-УПП-СТ» | 0 | 0 | нет |
50 °C | жидкость | «КВАРЦ-УПП0» | 0 | 0 | нет |
65 °C | жидкость | «КВАРЦ-УПП0-Т» | 0 | 0 | да |
200 °C | жидкость | «КВАРЦ-УПП1-Т» | 1 | 0 | да |
380 °C | жидкость | «КВАРЦ-УПП2-Т» | 2 | 0 | да |
570 °C | пар | «КВАРЦ-УПП2-Т» + «КВАРЦ-ТО-П» | 2 | 1 | да |
380 °C | жидкость | «КВАРЦ-ТО-В» | - | - | - |
570 °C | пар | «КВАРЦ-ТО-П» | - | - | - |
- габаритные размеры 400х600х2000 мм.
- максимальная масса 95 кг.
- питание УПП осуществляется от сети переменного тока напряжением 36 В.
- мощность, потребляемая УПП не превышает 12 ВА.
- количество регулируемых вентилей на выходном коллекторе УПП - 4 для подачи пробы на датчики приборов
АХК и 1 для подачи пробы на пробоотбор для проведения ручных экспресс-анализов.
- давление пробы на выходном коллекторе - 0.2 кг/см2.
- дискретность установки предельной температуры пробы в диапазоне 25-70oС - 0.1oС.
- дискретность установки минимальной и максимальной
границы расхода пробы в диапазоне 0-99 л/час - 1 л/час.
УПП обеспечивает индикацию следующих величин:
- общего расхода пробы через выходной коллектор УПП ( при постоянном наличии перелива пробы через переливную колонку с помощью этого индикатора можно
так же проконтролировать расход пробы через любой из датчиков приборов АХК и пробоотбор для проведения ручных экспресс-анализов).
- температуры пробы на выходе УПП.
- уровня пробы в переливной колонке
- положение управляющего вентиля подачи пробы.
УПП обеспечивает автоматическую предупредительную индикацию и формирование следующих аварийных сигналов:
- "авария по температуре" - при превышении температурой пробы на выходе УПП предельной температуры.
- "авария по максимальному (минимальному) расходу "
- при выходе значения суммарного расхода пробы за заданные границы.
- "авария по уровню" - при снижении уровня пробы в переливной колонке ниже допустимого значения.
Внимание! Новое предложение на рынке!
Поставка комплекта оборудования на типовые регламентные точки контроля водно-химического режима:
- конденсат турбины.
- котловая вода чистого отсека.
- котловая вода солевого отсека.
- питательная вода.
- насыщенный пар.
- перегретый пар.
- конденсат греющего пара.
- за деаэраторами.
- сетевая вода и т.д.
В комплект оборудования на точку входят: УПП соответствующей модификации, полностью подготовленное к монтажу приборов АХК, сами приборы АХК в номенклатуре, предусмотренной действующими регламентирующими документами, все необходимые крепежные и соединительные элементы, инструкция по монтажу и пусконаладке.
