Системы химико-технологического мониторинга представляют собой специализированные информационно-измерительные системы,
предназначенные для непрерывного контроля за водно-химическим режимом (ВХР) котлоагрегатов и турбин всех типов,
а также другого оборудования ТЭС и второго контура АЭС.
Системы химико-технологического мониторинга построены на основе 2-х
параллельно работающих промышленных ЭВМ, специальных контроллеров, устройств подготовки пробы (УПП) и могут содержать до 128 приборов АХК,
установленных на штатных точках пробоотбора и других важных точках контролируемого объекта.
Внедрение систем химико-технологического мониторинга позволяет существенно снизить повреждаемость и увеличить ресурс основного оборудования
ТЭС и АЭС за счет правильного ведения ВХР и оперативного устранения нарушений ВХР.
Экономическая эффективность внедрения систем
химико-технологического мониторинга обусловлена высокой повреждаемостью основного оборудования при нарушениях ВХР (до 50% всех повреждений)
при объеме автоматического контроля ВХР не более 20% от общего объема контроля параметров энергетического оборудования.
ООО "ИНЭКОТЕХ" накоплен большой опыт создания и эксплуатации систем химико-технологического мониторинга. Нами разработано и внедрено более 20 систем химико-технологического мониторинга, которыми, в частности, оснащены:
9 блоков ОАО "Костромская ГРЭС" (3 системы, две из которых обслуживают по 4 блока по 300 МВт с прямоточными котлами и одна система на блоке 1200МВт);
4 блока ОАО "Каширская ГРЭС-4" (2 системы, одна обслуживает 3 блока по 300МВт с прямоточными котлами и вторая - теплофикационный блок 160МВт с двухкорпусным котлом с естественной циркуляцией);
3 блока по 150МВт с барабанными котлами ОАО "Невинномысская ГРЭС";
2 блока по 200МВт с барабанными котлами ОАО "Харанорская ГРЭС";
2 котла с естественной циркуляцией с поперечными связями и 2 турбины Сакмарской ТЭЦ;
7 котлов с естественной циркуляцией с поперечными связями, 2 турбины и ХВО Каргалинской ТЭЦ (3 системы, одна - 3 котла и 1 турбина, вторая - 4 котла и 1 турбина и третья - ХВО);
2 блока по 300 МВт с прямоточными котлами ОАО "Троицкая ГРЭС";
3 котла с естественной циркуляцией с поперечными связями и 3 турбины Петрозаводской ТЭЦ;
Блок 500МВт с прямоточными котлами Назаровской ГРЭС;

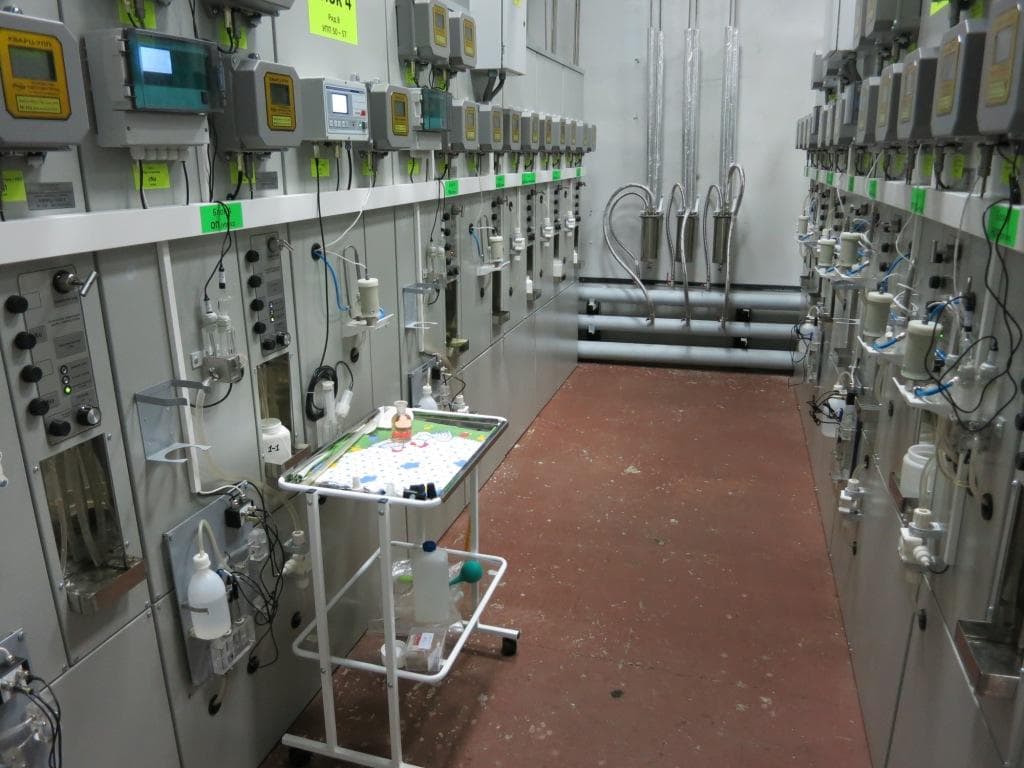

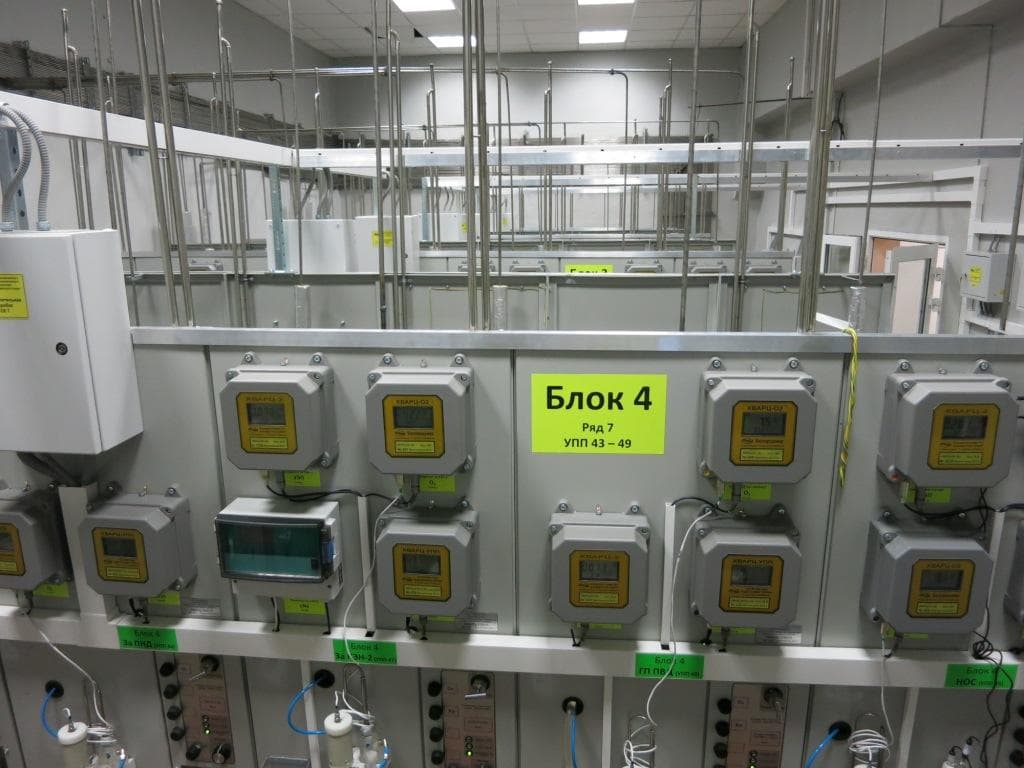

4 блока по 300 МВт с прямоточными котлами Рязанской ГРЭС
и целый ряд других ТЭС.
Ведутся работы по созданию систем химико-технологического мониторинга еще более, чем на 10 ТЭС.
Опыт эксплуатации систем показывает, что ВХР на контролируемых системами химико-технологического мониторинга объектах существенно улучшается.
Значительно снижается повреждаемость пароводяного тракта, в том числе питтинговая коррозия, а работа обслуживающего персонала становится проще и эффективнее.
Системы Автоматического Мониторинга обеспечивают:
Непрерывный контроль за удельной элетропроводностью (солесодержанием), показателем pH, содержанием кислорода и натрия;
Возможность ввода данных от ряда датчиков штатной системы АСУ ТП;

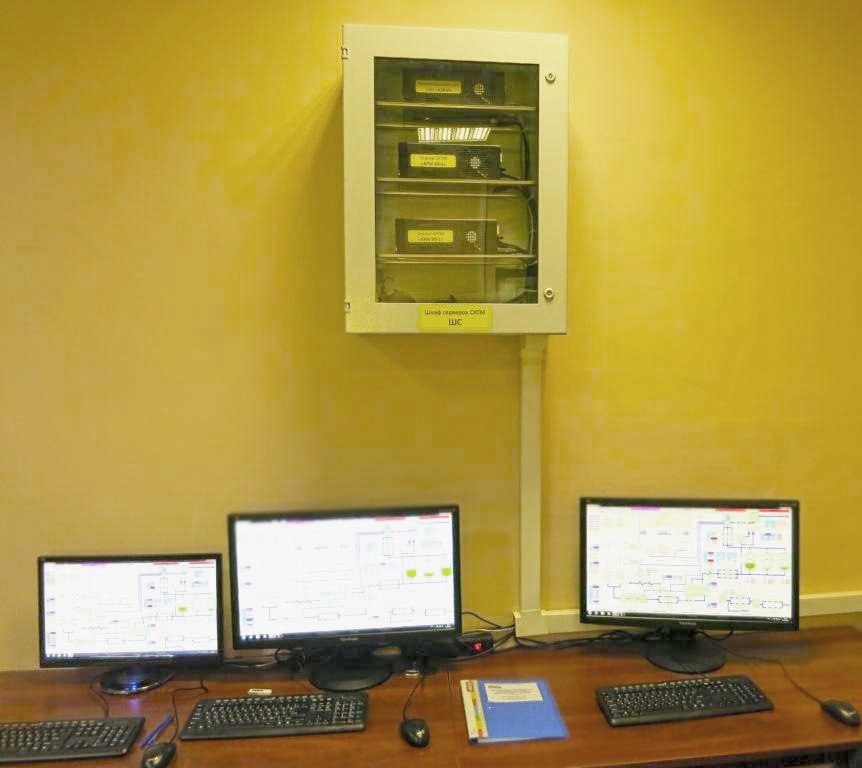

Наглядное оперативное отображение информации на мнемосхемах, в таблицах и на графиках на любой ЭВМ в системе;
Предупредительную и аварийную сигнализацию при выходе параметров ВХР за заданные границы с выдачей аварийного сигнала на БЩУ;
Возможность контроля ВХР как в стационарном, так и в пусковом режиме с автоматическим изменением номенклатуры и границ полей допусков датчиков в зависимости от режима работы оборудования;
Возможность получения расчетным путем косвенных параметров ВХР (например, расчет концентрации аммиака и углекислоты по результатам автоматического измерения УЭП и рН, карбонатного индекса и т.д.);
Возможность ввода, отображения и анализа результатов экспресс анализов, проводимых обслуживающим персоналом вручную;
Сохранение информации в течение всего срока эксплуатации систем химико-технологического мониторинга и возможность анализа ВХР за любой прошедший промежуток времени;
Распечатку среднесменных и среднесуточных показателей работы ВХР и других отчетных форм в привычном для персонала виде;
Датчики приборов АХК на панели УПП, КТЦ Сакмарской ТЭЦ
Дружественный интерфейс, позволяющий работать с системой персоналу практически без специальной подготовки; Возможность обмена информацией с АСУ ТП и удаленными рабочими местами по локальной сети ТЭС.
Основные преимущества систем химико-технологического мониторинга:
Высокая надежность и приспособленность к работе в промышленных условиях - это основные преимущества поставляемых нами систем химико-технологического мониторинга. Для достижения этих преимуществ использованы следующие основные технические решения:
- - Применена специально разработанная конфигурация систем химико-технологического мониторинга, предусматривающая " горячее" резервирование на каждой из двух входящих в систему промышленных ЭВМ всех поступающих данных. Это позволяет сохранять все данные и работоспособность системы в полном объеме, даже при полном выходе из строя одной из ЭВМ.
- - В основном используются специальные системные модификации приборов автоматического контроля ВХР собственного производства.
- - Питание программно-технического комплекса систем химико-технологического мониторинга от источников бесперебойного питания. Питание УПП и приборов АХК безопасным напряжением - 36В.
- - Использование развитой программно-аппаратной системы контроля достоверности поступающих от приборов данных, базирующейся на анализе автоматически передаваемых приборами телеметрических сигналов и на алгоритмической обработке поступающих данных.
- - Наличие режима ввода данных ручных экспресс анализов в привычной для персонала форме суточной ведомости и отображение этих данных во всех других режимах работы системы наравне с данными автоматических приборов. Это позволяет перейти со временем на безбумажную технологию работы дежурного персонала.
Осуществляется весь комплекс работ:
Экспертиза существующего ВХР и разработка рекомендаций по его совершенствованию;
Проведение предпроектного обследования и выполнение рабочего проекта системы химико-технологического мониторинга;
Комплексная поставка заказчику всего необходимого оборудования;
Разработка специального прикладного программного обеспечения и эксплуатационной документации системы химико-технологического мониторинга;
Монтаж и наладка системы на площадке заказчика со сдачей "под ключ"
Обучение технического персонала;
Гарантийное и послегарантийное обслуживание, включая периодическую метрологическую калибровку приборов АХК.
Новые решения:
Нами разработана система автоматического дозирования реагентов в пароводяной тракт (например, аммиака в питательную воду), основанная на применении метода дифференциального кондуктометрического измерения с использованием специализированных контроллеров, позволяющая совместно с системой химико-технологического мониторинга улучшить стабильность параметров ВХР.
Первая такая система успешно работает более десяти лет на блоке 300МВт Костромской ГРЭС.
Новые направления:
В последние несколько лет в Росси активно идет коренная модернизация энергетики страны с созданием большого количества новых генерирующих мощностей. Технология строительства новых энергоблоков предусматривает, как правило, создание верхнего уровня СХТМ как подсистем АСУ ТП этих блоков.

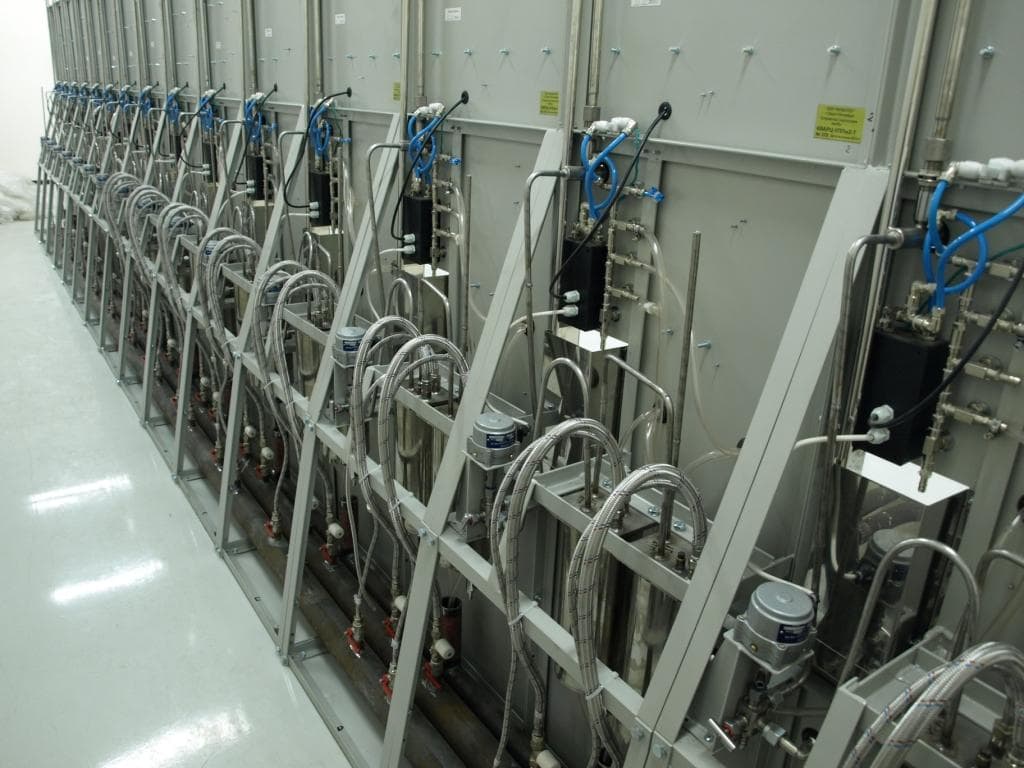

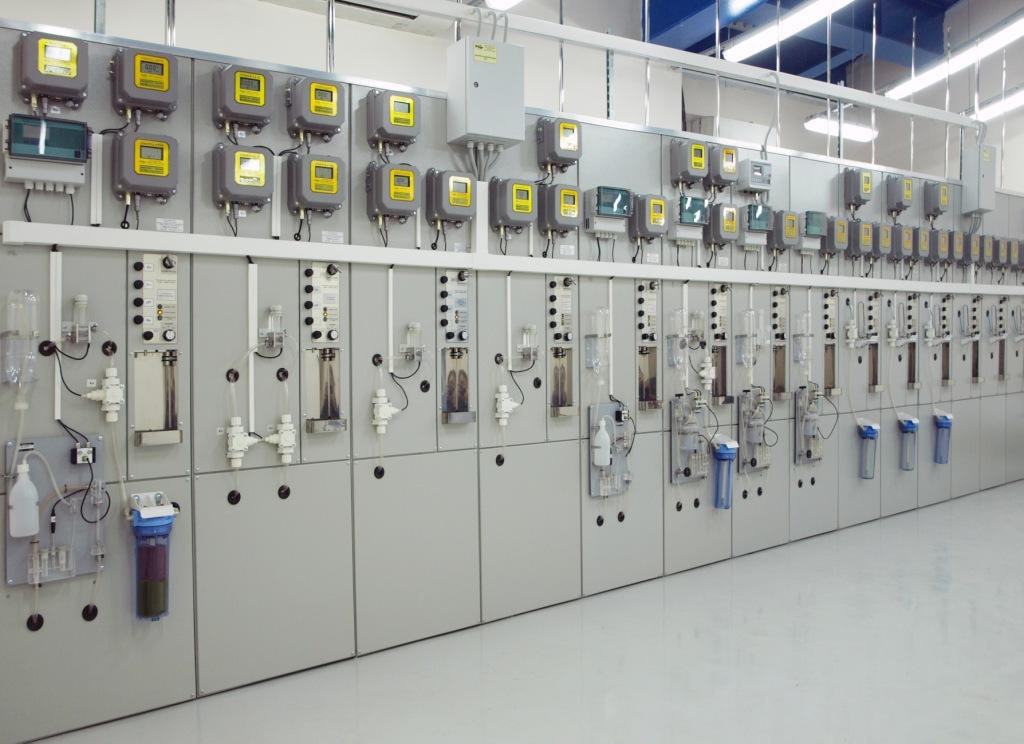

Учитывая эту тенденцию ООО «ИНЭКОТЕХ» активно занимается созданием комплектов оборудования только для «нижнего уровня» СХТМ. Такие комплекты включают в себя УПП на все контролируемые точки, приборы АХК и все сопутствующие изделия.
В большинстве случаев нами выполняется весь комплекс работ, включающий рабочее проектирование, поставку, монтаж и пуско-наладку оборудования.

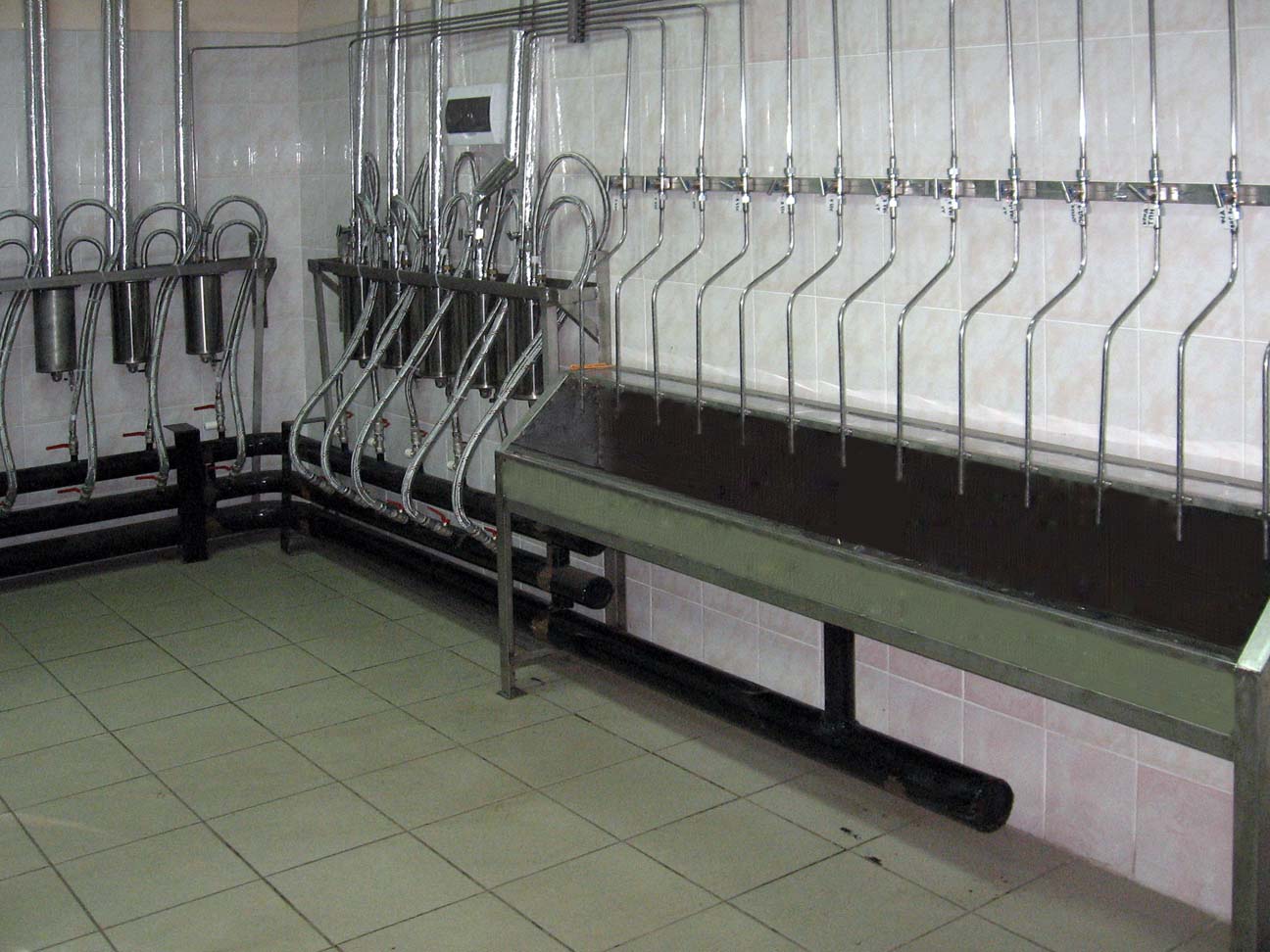

Достаточно часто при создании СХТМ возникает задача организации ручного контроля по тем точкам контроля, где не предусмотрена установка автоматических приборов.
ООО «ИНЭКОТЕХ» освоило производство всего необходимого оборудования для решения этой задачи, включая «корыта» ручного отбора, теплообменники, запорную и регулирующую арматуру.
В случае заинтересованности Вашего предприятия в поставке системы химико-технологического мониторинга предлагаем Вам провести силами специалистов нашего предприятия предпроектное обследование. В результате обследования Вам будут переданы следующие документы:
- - перечень точек подключения приборов автоматического контроля ВХР;
- - структурная схема системы химико-технологического мониторинга;
- - эскизы размещения приборов и других элементов системы химико-технологического мониторинга в помещениях Вашей станции;
- - калькуляция затрат на покупное оборудование и собственные работы включая монтаж, наладку и обучение персонала;
- - проект договора на проведение работ.
Предпроектное обследование проводится бесплатно с оплатой только командировочных расходов.
